Проект: Трубы ПАТ для травильного раствора соляной кислоты концентрацией 20% температурой до 75-80 градусов.
В марте 2025 года компания «Сибмашполимер» приступила к разработке инженерной системы для ведущего российского производителя металлопродукции в Вологодской области. Требовалось создать надёжный трубопровод для транспортировки травильного раствора — 20 %-ной соляной кислоты при экстремально высоких температурах (75–80 °C и выше).

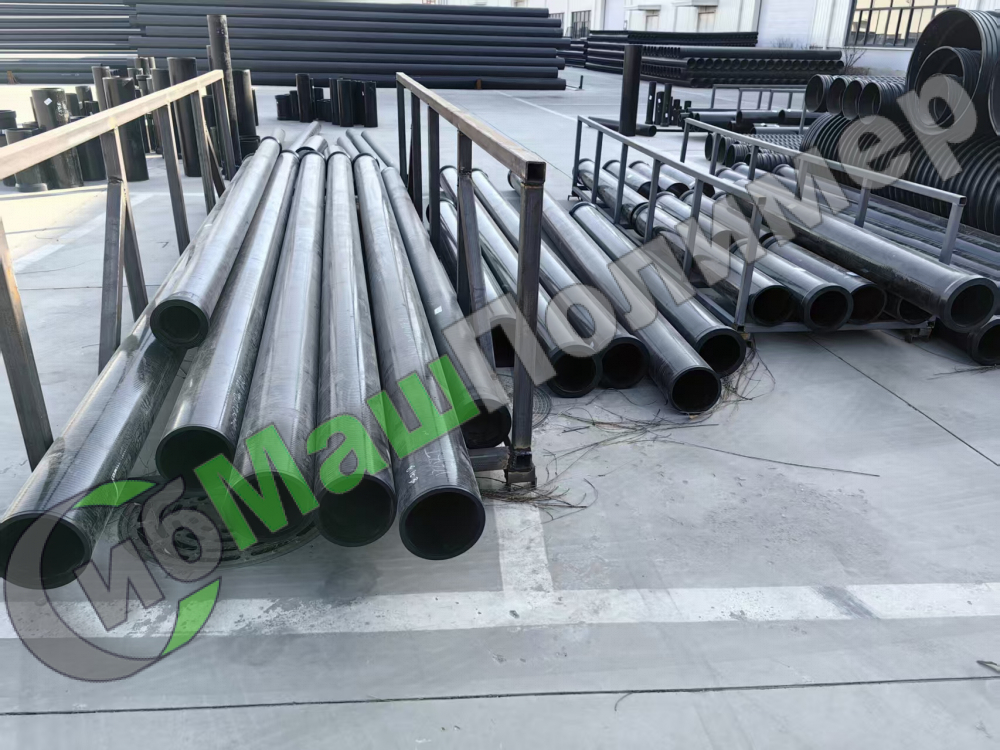

По имеющейся от заказчика информации, используемые ранее стеклопластиковые трубопроводы пришли в негодность и находились в аварийном состоянии. Ремонтопригодность стеклопластика – его основная проблема. В этой связи заказчик решил выйти на применение уже привычных для него термопластов. Но ввиду высокой рабочей температуры раствора, высокого давления, применение обычных труб из термопластов оказалось невозможным. Необходимо было решение с комбинированными свойствами – химической стойкостью пластиков и прочностью металла. На этот счет нашлось решение – полимерно-армированные трубы ПАТ из термостойкого полиэтилена РЕ- RT II-Типа.
Ключевыми преимуществами технологии стали:
– Термостабильность с рабочим диапазоном от –40 до +90 °C, при этом минимальные температурные деформации и сниженные коэффициенты коррекции давления при высоких температурах;
– Механическая прочность с номинальным давлением до PN40 (коэффициент безопасности 3). Для сравнения – обычные полимерные трубы имеют коэффициент безопасности 1,25. Также это дает возможность прокладки магистралей большого диаметра с шагом опор 5-6 м.;
– В плане экономической эффективности произошло снижение затрат на опоры и монтаж за счет самонесущей конструкции, отсутствие необходимости утолщать стенки трубы для выдерживания давления. Решающим фактором стала доступная стоимость для диаметров свыше 300 мм.

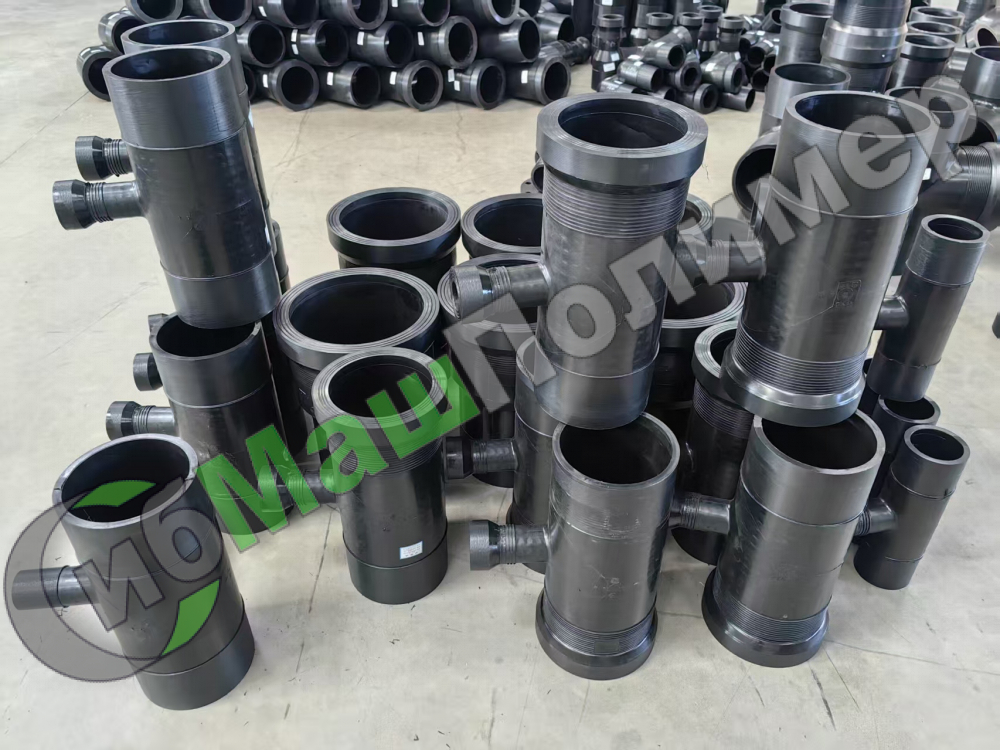

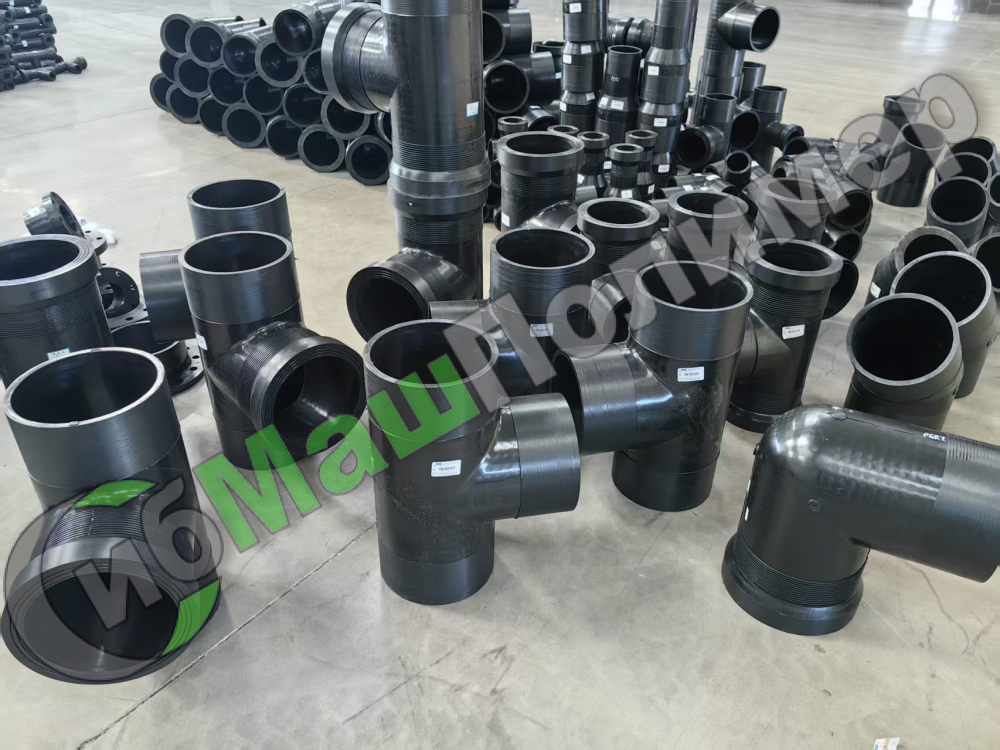

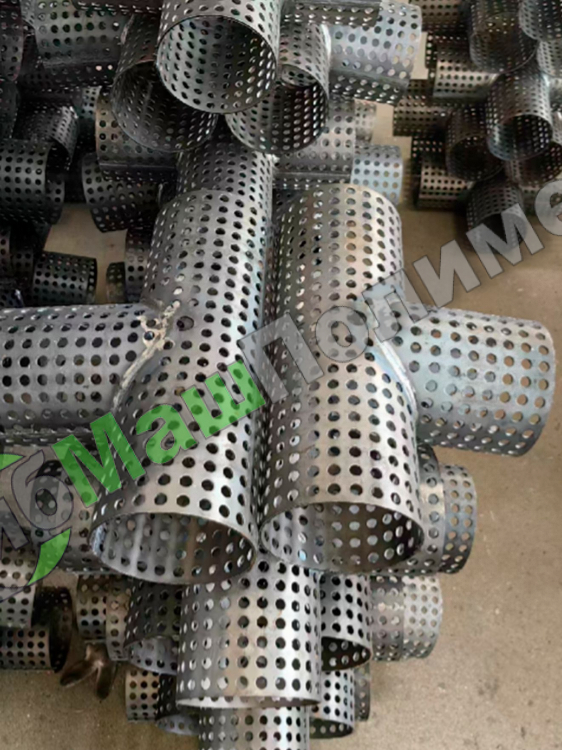

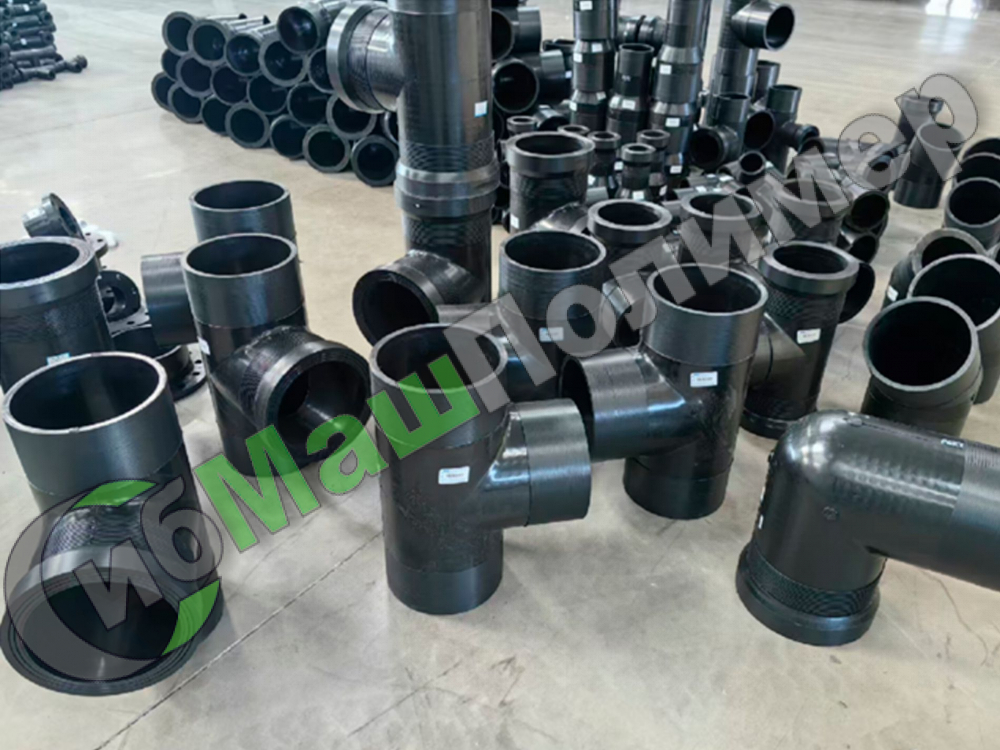

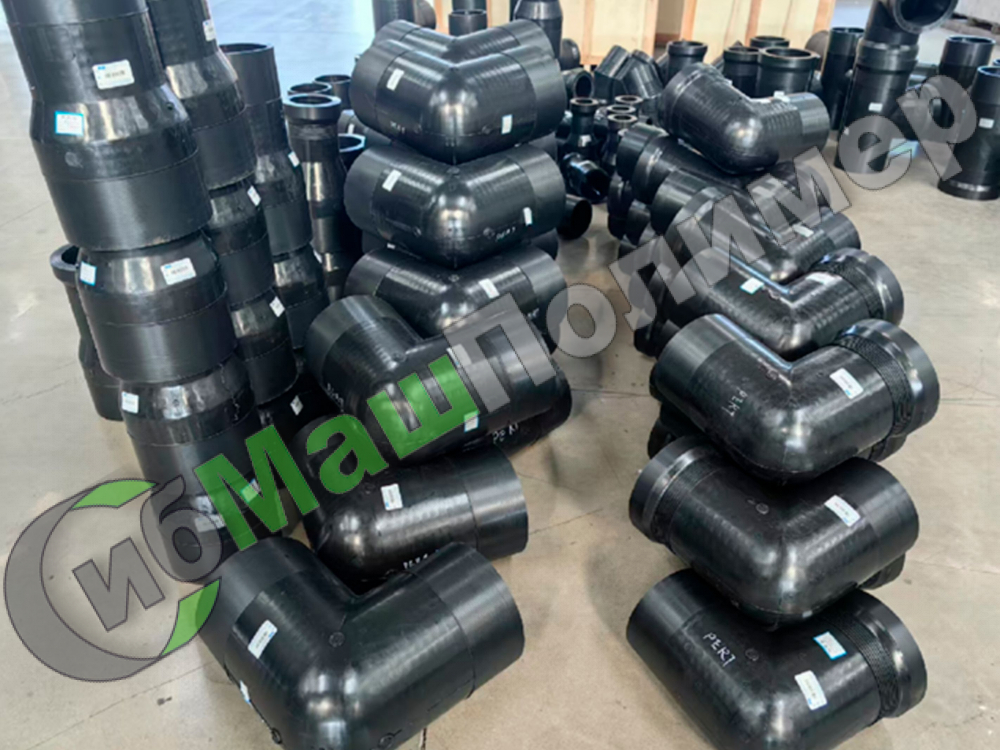

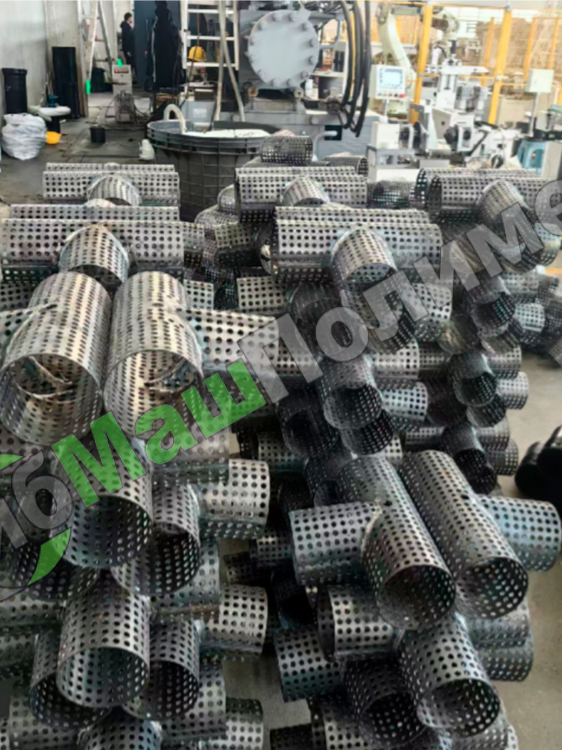

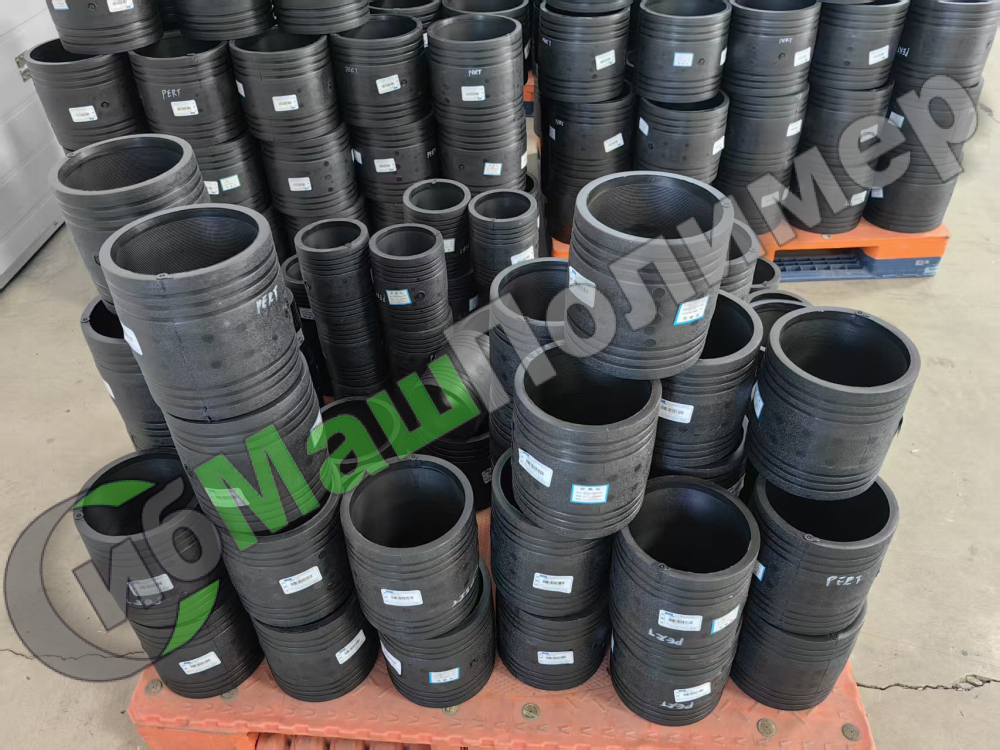

– Для надежности соединений применяются два метода монтажа: гомогенная сварка с закладным электронагревателем и фланцевое соединение. Все фасонные элементы ПАСД (муфты, отводы, тройники, переходы и др.) оснащены металлическим каркасом.
– Важными эксплуатационными характеристиками стали высокая коррозионная и химическая стойкость, устойчивость к абразивному износу и распространению трещин, гладкая внутренняя поверхность (повышенная пропускная способность) и малый вес, как преимущество перед металлическими аналогами.
– С точки зрения универсальности применения, армированные ПАТ-трубы допускают сразу несколько способов укладки – наземную, подземную, эстакадную, открытую. Диапазон диаметров составляет 50-800 мм.

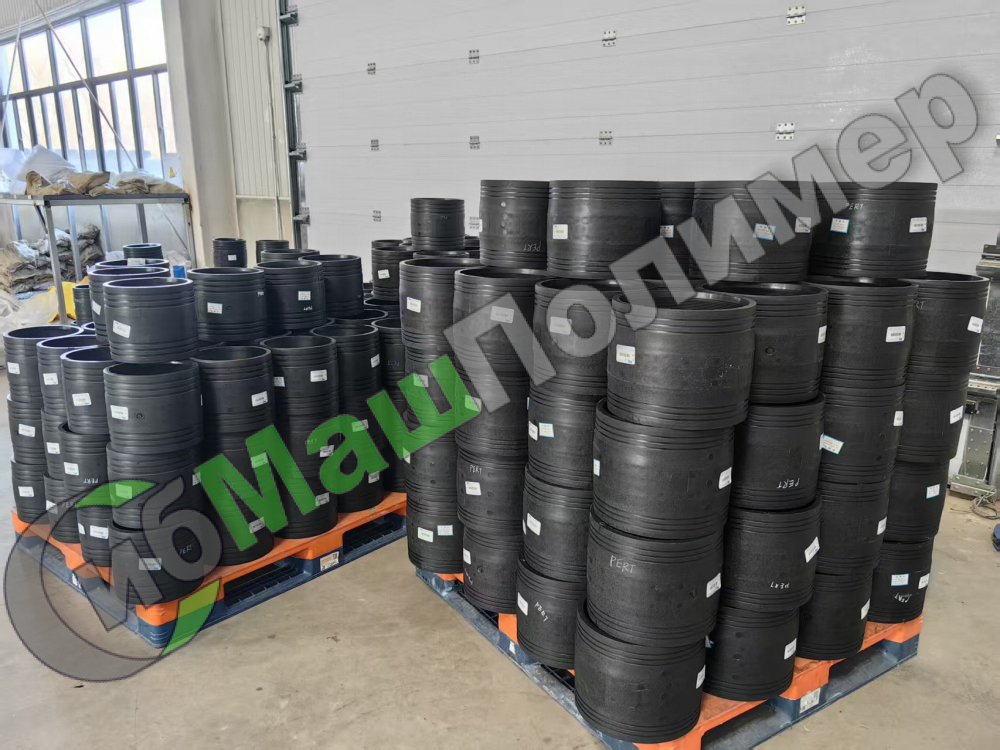

В течение 1 месяца проектным институтом Заказчика был разработан проект и разработана трубная обвязка оборудования травильного цеха. Весь трубопровод предполагает сварное соединение посредством армированных электросварных муфт. Данный вид сварки хорошо себя зарекомендовал при реализации сложных технологических обвязках в стесненных условиях. На текущей стадии производится активная поставка продукции на производственную площадку. Итогами станет решение целого комплекса задач, таких как замена аварийных стеклопластиковых магистралей, обеспечение безопасной транспортировки агрессивного раствора при высоких температурах, снижение эксплуатационных затрат за счет долговечности и ремонтопригодности системы, и конечно-же, повышение надежности технологических процессов и сохранение производительности.
