Аппараты для сварки труб

Аппараты для сварки труб

Перейти к каталогу: сварочные машины, приборы и инструменты

Для сварки полиэтиленовых и полипропиленовых труб используется множество сварочных аппаратов: от ручных аппаратов для раструбной сварки до полуавтоматов и автоматов с гидравлическим приводом, для стыковой сварки.

Известно три основных способа сварки пластиковых труб – стыковая, электромуфтовая и раструбная сварка.

При стыковой сварке торцы труб оплавляются и сопрягаются под давлением. Затем термоэлемент убирают, плотно прижимая друг к другу торцы трубы, пока они не остынут. Аппараты для стыковой сварки труб позволяют получить прочный и качественный сварной шов, поэтому данный способ сварки остается востребованным в России и за рубежом. Кстати, при помощи специальных инструментов шов можно удалить. Качество же самой сварки зависит от применяемого оборудования и квалификации специалистов, которые обслуживают машины для стыковой сварки.

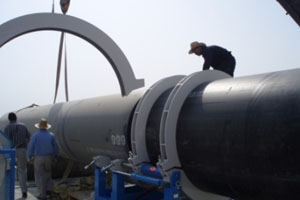

Стыковая сварка труб больших диаметров

При помощи стыковой сварки строятся трубопроводы больших диаметров: начиная от 63мм, заканчивая диаметрами 1600 мм., которые используются для нефте-, газоснабжения, водоотведения, водоснабжения и других целей.

Как показывает практика, наилучшее качество сварки достигается при использовании европейских аппаратов для стыковой сварки труб. В частности, наша компания поставляет на территорию Сибири и Дальнего Востока немецкую технику Hürner, заслужившую своей безупречной работой множество положительных отзывов по всему миру. Это оборудование легко можно использовать в условиях стройплощадки. Например, сварить на поверхности земли пластиковые трубы, а затем уложить их в подготовленную траншею, или же проводить сварку непосредственно в траншее. Так же не осталось без внимания оборудование для работы в цеху. Так называемые цеховые машины для изготовления сварных фасонных частей (фитингов). С помощью такого оборудования, методом сварки под углом, можно изготовить  сварные полиэтиленовые отводы, тройники, крестовины и т.п.

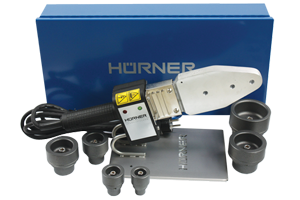

Аппарат электромуфтовой сварки HURNER Паяльник для раструбной сварки

Простые, в техническом отношении, механические аппараты для стыковой сварки полиэтиленовых служат, в основном, для сварки труб малых диаметров. Более технологичны аппараты для стыковой сварки с гидравлическим приводом, могут иметь ручное, полуавтоматическое и автоматическое управление. Полуавтоматы и автоматы осуществляют контроль над процессом сварки, ведут его по специальной программе, заложенной в аппарате.

Механический аппарат стыковой сварки

Чтобы монтировать трубопроводы из полипропилена и полиэтилена в труднодоступных местах, например в  колодцах, чаще всего применяют электромуфтовую (электрофузионную) сварку. Аппараты электромуфтовой сварки отличаются небольшим весом и могут использоваться в условиях сжатого пространства. Сварка осуществляется путем нагревания спирали фитинга (муфты), в результате чего внутренняя сторона оплавляется и герметизирует стык. Фитинг для аппарата электромуфтовой сварки определяется исходя из диаметра трубы и давления в системе. Существует разновидность данных аппаратов: аппараты электромуфтовой сварки с протоколированием и аппараты электромуфтовой сварки без протоколирования. Протоколирование сварочных процессов необходимо для сварки газопроводов.

Раструбная сварка является широко используемым методом для сборки пластмассовых трубопроводов, в основном полипропиленовых,  систем с использованием литых фитингов, диаметром до 125 мм. Принцип сварочного цикла, похож на стыковую сварку, но есть отличие в области сварки.

Фаза нагрева наружной части трубы и внутренней части фитинга, а затем их сведение – главное отличие раструбной сварки от стыковой.

Фитинг и трубу нагревают специальным «паяльником для полипропиленовых труб» в течение установленного времени, после чего нагретая гнездо/втулка инструмента удаляется, а труба вставляется в фитинг. Трубу и фитинг оставляют в течение определенного времени остывать.

В зависимости от диаметра трубы, сварку можно проводить либо вручную, либо осуществлять на механических аппаратах раструбной сварки.

×
